雷诺护垫

雷诺护垫已作为一种新型的生态护坡技术近年来受到人们的普遍关注，在水利工程实践中得到了长足的发展。目前我国北方地区河道护砌工程常采用浆砌石护坡、干砌石护坡、现浇混凝土护坡和预制混凝土块体护坡等形式。长期以来的工程实践表明，这些护坡形式总体工程量大、成本高，耐久性差，遇到土质不好、沉陷、堤防塌陷等问题时容易发生局部破坏，难以适应河道的小规模变形；在冬季运行中存在冰冻融、地基土冻胀等不可回避的问题。随着我国水利事业向生态水利的发展，改善传统护坡形式的不足，寻求更为经济、科学、环保的新型护坡技术已成为现代水利发展的一个重要方面。

雷诺护垫的概念及技术参数：1.雷诺护垫概念雷诺护垫（ＲｅｎｏＭａｔｔｒｅｓｓ）是指由特殊防腐处理的低碳钢丝经机器编织成的六边形双绞合钢丝网，在施工现场经合乎一定规格的石头填充，构成具有柔性、透水性及整体性等特点的扁平箱体结构。它常用于水利工程中岸坡防护、河道护底等防冲刷工程。

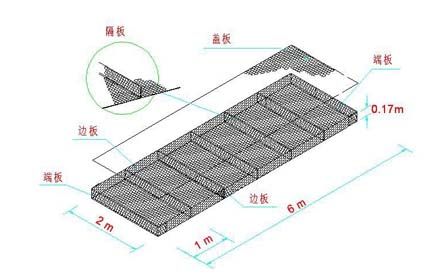

2.技术参数：雷诺护垫雷诺护垫由端板、边板和盖板组成，长度３～６m不等，宽度一般是２ｍ，高度有０．１７ｍ、０２ｍ、０．３０ｍ等几种不同型号。雷诺护垫内部由隔板分成若干单元格，单元规格间距一般为１ｍ，遵照国际标准Ｅ１０２２３－３，雷诺护垫网孔规格为６ｃｍ×８ｃｍ，网面钢丝直径为２．２～３．２ｍｍ，绞合钢丝直径为２．０～３．０ｍｍ。为了加强雷诺护垫结构的强度，所有的面板边端均采用直径更大的钢丝，直径为２．７～３．７ｍｍ；网格容许公差
－４％～＋１６％，网面机械强度为３５ｋＮ／ｍ。用于生产雷诺护垫的钢丝表面有镀锌、镀高尔凡５％铝锌合金＋稀土元素、镀锌覆塑、镀高尔凡覆塑等几种形式。与常用的热镀锌处理方式相比，雷诺护垫产品中的高尔凡合金镀层可提高耐久年限
３～４倍。
3.钢丝标准雷诺护垫采用的低碳钢丝经过了高科技防腐处理，钢丝的抗拉强度、延伸率、镀层重量及附着力均符合相关国际标准抗拉强度。按照国际标准ＥＮ１０２２３－３，雷诺护垫钢丝达到抗拉强度为３５０～５００Ｎ／m㎡，钢丝的公差符国际标准ＥＮ１０２１８延伸率。按照国际标准ＥＮ１０２２３－３，延伸率不能低于１０％。

石笼网垫

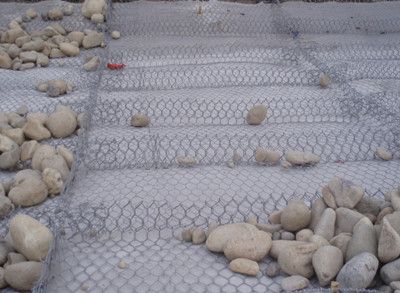

４.Ｇａｌｆａｎ镀层附着性。根据ＥＮ１０２３３－３标准，镀层的粘附力应达到下述要求：当钢丝缠绕具有４倍钢丝直径的心轴６周时，用手指摩擦钢丝，其不会剥落或开裂。充填石料护垫充填石料必须是新鲜或弱微风化岩石，遇水不易碎或水解，密度不小于２．６ｔ／m³，饱和抗压强度大于４０ＭＰａ。常采用卵石或块石作为填充石料，石料粒径７～１５ｃｍ
，超大的石头尺寸必须不妨碍用不同大小的石头在石笼内至少填充两层的要求，在填充时应尽量不要损坏石笼上的镀层。

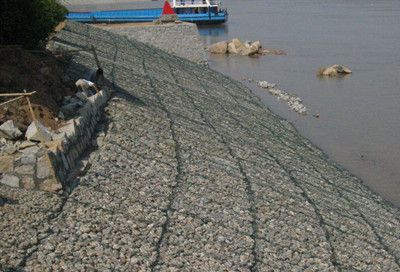

5.雷诺护垫护坡的优点:
目前雷诺护垫技术在国内的湖南、湖北、广东、新疆、云南、上海、山东等地已经广泛的应用。与传统的浆砌石护坡等形式相比，雷诺护垫护坡有其自身的优点
（１）柔韧性好。雷诺护垫以低碳钢丝作为结构的主要材料，具有很强的柔韧性，能够适应一定程度的不均匀沉降，同时能够自行调整愈合变形，以阻止变形的继续发展。而传统的浆砌石护坡对坡面要求比较高，当地基发生不均匀沉降或超侧向外力时，容易产生坍塌等破坏现象。
（２）耐久性好。雷诺护垫所采用的钢丝网面采用特殊的防腐处理形式，能够满足不同工况下的耐久性要求，经覆塑后的雷诺护垫最长年限可达１２０ａ。且雷诺护垫的糙率高于浆砌石和混凝土，其消能效果好，增强了工程的耐久性。
（３）抗冻胀能力强。冻涨破坏问题历来是我国北方地区水利工程需要解决的难点问题，雷诺护垫结构特有的柔性特点使其能够均匀地分散冻胀产生的应力，而传统刚性结构在冻融区容易产生局部破裂，并逐步扩散，进而威胁到工程整体的安全。
（４）透水性好。雷诺护垫具有天然的透水性，可以迅速降低由于降雨导致的结构后填土内过高的地下水位，消散孔隙水压力，维持土体强度，从而有利于边坡的长期稳定；良好的透水性有利于保持水体的自然循环，维持生态平衡。
（５）经济实用。对基础要求相对宽松，减少基础开挖；所需填充的石料要求较低，一般为鹅卵石或碎石，大大节约了材料成本；无需考虑护坡的排水设施，且施工周期短，能够节约大量工程量，从而降低总体造价。
（６）易于施工。雷诺护垫护坡在施工过程中不需要水、水泥、模板和电力，简单易装，普通工人经过简单培训即可熟练掌握。同时，施工受气候影响小，可采用机械和人工相结合的施工方法，施工速度可达到传统刚性结构的３～５倍。这对于北方冰冻期较长、施工周期要求较短的地区尤其具有重要意义。
（７）环境亲和力强。传统的河道护坡主要采用刚性或半刚性材料，使整个河岸表面封闭起来，阻断了水生生态系统与陆地生态系统的物质交换，破坏了生态完整性，不利于岸边绿色植被的生存。而雷诺护垫护坡良好的透水性能够保障水体与土壤之间的物质交换，促进亲水性灌木、草类及树木的生长，能够维护河流生态系统的平衡。生态性正是雷诺护垫作为新型护坡技术的最大优点。
